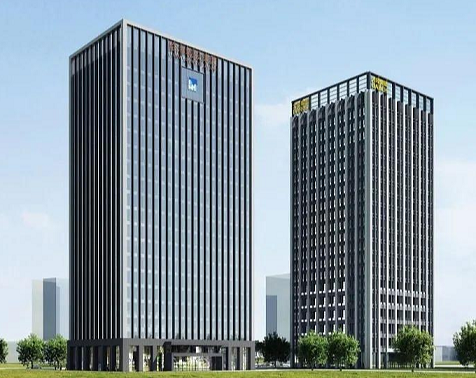

地上主楼为十九层，建设内容包括主体建筑、装饰、安装、电梯、及给排水、配电、亮化、智能、通信、充电桩等工程，电梯、食堂设备等购置。

临海市交投大厦能耗监测工项目：

一、系统构成：

本系统分为系统主控层，通讯管理层、现场控制层三部分。

系统主控层设备：系统服务器、监控主机、显示器、主站系统成套柜、操作系统、应用软件、操作台、A4黑白激光打印机、网络交换机等。

通讯管理层设备：在各变电所和楼层配电箱表计集中处安装通讯管理机，向上通过光纤或以太网连接至系统主站。

二、现场控制层设备：现在测控层主要由多功能电力仪表组成。电能表、水表、燃气表等表计通过RS485通讯接口向上与就近管理通讯机相连。各个楼层在楼层中央设置一个通讯管理机，将各楼层的仪表接入。

三、系统功能：

通过自动采集方式采集的数据包括建筑分项能耗数据和分类能耗数据，由自动计量装置实时采集，通过自动传输方式实时传输至控制中心。

该系统主要功能包括数据采集、数据处理、能耗管理与数据报表、数据报表与打印、历史记录与趋势分析、事件与报警、监视与控制操作功能、人机操作界面、系统安全、电能质量分析、故障分析与设备维护管理、系统自诊断功能等。

四、电量采用分项计量：

1、照明插座用电：室内照明与插座，公共区域照明和应急照明，室外景观照明。

2、空调用电：风冷热泵，空调末端。

3、动力用电：电梯，水泵，非空调区域的通排风设备。

4、特殊用电：弱电机房及其他特殊用电。

DT(S)SD2596型三相多功能电能表,采用高清晰段式LCD 显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可通过RS485 通讯接口与上位机实际数据交换，实现对电表远程抄表、远程控制拉合闸功能，远程预付费充值功能，极大地方便了用电自动化管理。

1、电能计量及电参数测量:

可实现三相有功，无功电能的正、反向计量功能，且具有功率方向指示功能，并可测量三相电压、电流、有功功率、无功功率、功率因素等电测参数。电能按总、尖、峰、平、谷分别累计和存储 。

电能数据冻结功能(默认冻结时间 为每月末24时),表内可存储上个月的电量冻结数据；所有存储数据断电后不丢失，并能保持10年以上。

2、时钟及时段费率控制功能:

● 时钟误差在0.5s/ 天以内，具有日历、计量和闰年自动切换功能。

●可编程设置一年二个时区，二个时段表，12个日时段数及尖、峰、平、谷4种费率，时段最小间隔为30分钟。

3、显示和输出功能

●具有数据轮显和数据键显功能，可通过面板上的翻页按键查 询所有显示项。可设置为轮显模式，轮显时间默认为4s。

●有功电能脉冲输出，用于校表、远程电能采集。

●无源光电隔离型输出端口，脉冲宽度：80ms±20ms。

●通信接口： RS485

●通信协议： DL/T645-2007

●通信速率： DL/T645-2007    2400bps     (默认)偶校验；

MODBUS-RTU     9600bps(默认)偶校验； 4800bps,2400bps 等可选。

4、编程功能

●通过编程键可设置限流值，当电流超过设定值，会拉闸60秒后恢复到设定值之内自动合闸；当电流还超过设定值，继续拉闸。

●通过编程键可设置过压值，当电压超过设定值会拉闸；当电 压恢复到设定值之内自动合闸。

5、抄表和电能管理功能

●通过RS485组成有线或无线网络进行远程自动抄表，远程售电、远程拉合闸等功能，实现电量智能化管理。

6、显示说明

显示模式设置为循环模式时，循环显示时间、日期、 总、尖、峰、平、谷电量 (注：不带分时复费率电能计量功能的电能表，只显示总电量),循环显示时间默认为4s。
